滑閥泵有單級H型、雙級2H型
滑閥式真空泵適用于抽吸空氣及其他一般性氣體，當使用氣鎮時，亦能抽吸含有少量的可凝性氣體(如水蒸汽)。當抽吸含氧過高的、有爆炸性的、對黑色金屬有腐蝕性的、對真空油起化學反應的氣體時，應加附加裝置。本型泵可單獨使用，也可作為擴散泵、油增加泵、羅茨泵等真空泵的前級泵，相對于旋片式真空泵，H型滑閥泵比較耐用，使用壽命長。該泵在真空鍍膜、真空熱處理、真空燒結、分子蒸餾、模擬實驗使用較多。

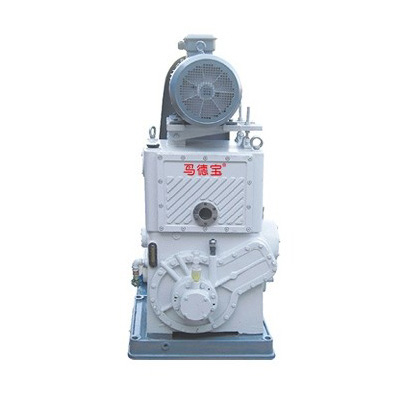

H-150L滑閥真空泵有以下特點：
1.雙缸結構，增加短偏心輪調整偏重，取消平衡輪及平衡輪處軸輻射。泵運轉時振動小，在無底腳螺栓固定的情況下泵不移動。
2.滑閥、導軌、偏心輪材料特殊處理，耐磨性好，使用壽命長。
3.電機上置，占地面積少。
4.維護方便，清洗上油箱及濾網時只要打開油箱蓋板即可。
5.電機功率低，配11KW電機。
6.單泵底腳尺寸和進氣口法蘭尺寸與H150滑閥泵相同，使用時可直接替換H-150.
H、2H型滑閥真空泵主要性能參數表
| 型號 |
極限壓力 帕(Pa) |
抽氣速率 升/秒(L/S) |
配用功率 千瓦(KW) |
進排氣口徑 毫米 |
冷卻水耗量 千克/小時(Kg/h) |
重量 千克(Kg) |
|
| 進氣 | 排氣 | ||||||
| 2H-8 | 6x10-2 | 8 | 1.1 | 50 | 32 | 風冷 | 100 |
| 2H-15 | 15 | 2.2 | 65 | 32 | 風冷 | 140 | |
| 2H-30A | 30 | 4 | 63 | 50 | 135 | 295 | |
| 2H-70C | 70 | 7.5 | 80 | 76 | 350 | 630 | |
| 2H-100 | 100 | 11 | 100 | 80 | 500 | 850 | |
| H-150 | 1 | 150 | 15 | 150 | 80 | 800 | 1100 |
| H-25 | 25 | 2.2 | 50 | 40 | 風冷 | 340 | |
| H-50 | 50 | 5.5 | 80 | 50 | 480 | 350 | |
| H-70B | 70 | 7.5 | 80 | 76 | 315 | 450 | |
| H-100 | 100 | 7.5 | 80 | 63 | 300 | 615 | |
| H-150 | 150 | 15 | 150 | 80 | 700 | 720 | |
| H-150L | 1.3 | 150 | 15 | 150 | 80 | 700 | 680 |
| H-150D | 150 | 15 | 105 | 80 | 450 | 896 | |
| H-200 | 200 | 15 | 100 | 80 | 700 | 1000 | |
| H-600 | 600 | 35 | 250 | 150 | 2800 | 3200 | |
說明：1、1401*、H-7*、H-8A*系老型號泵。
2、以上極限壓力系用壓縮式真空計測得的極限分壓力。
